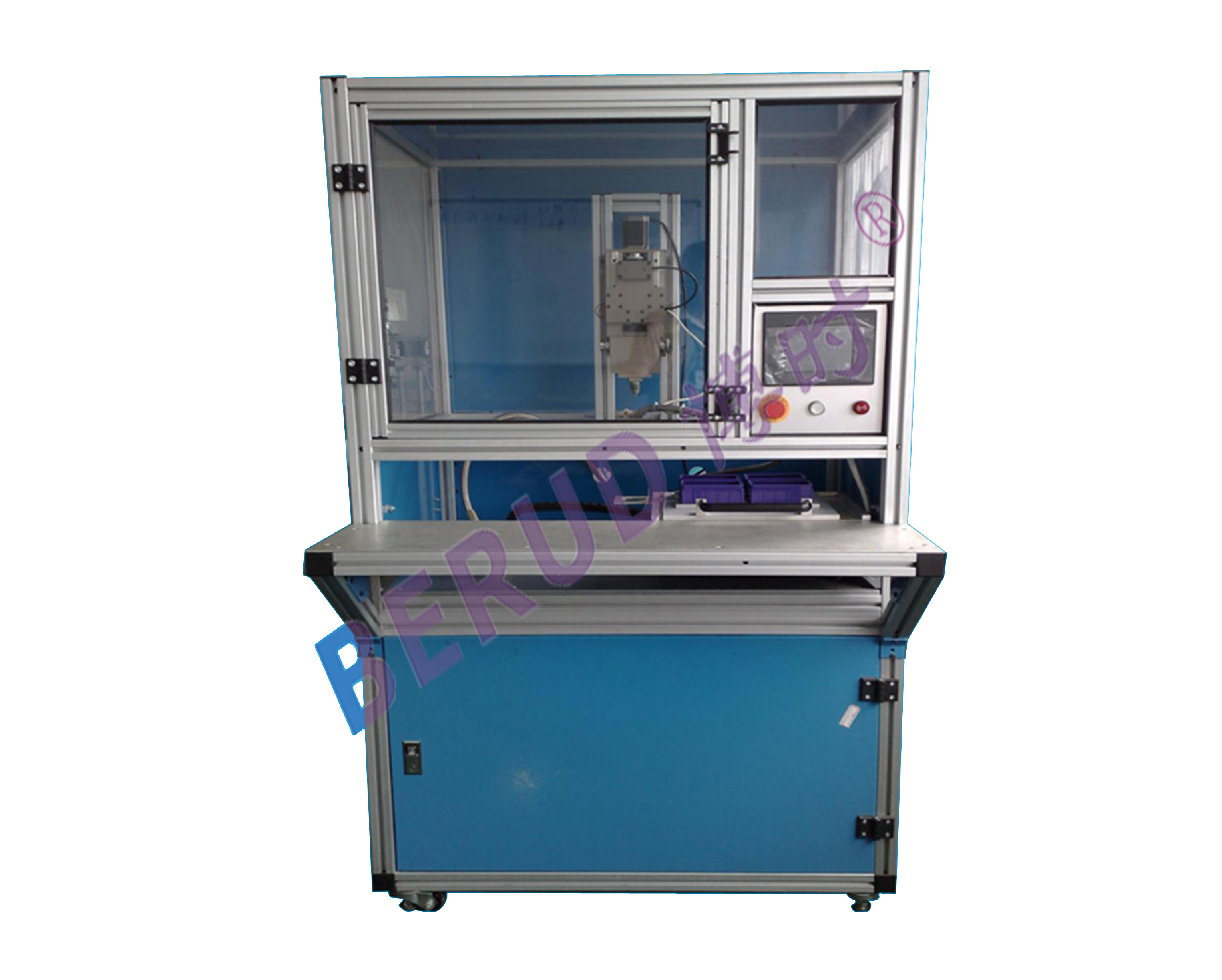

柜式全自动灌胶机

  • 所属分类 : 双液灌胶设备

  • 更新时间 : 2022-12-10
  • 产品编号: YX131161276
  • 更多 0
产品介绍

设备名称    柜式全自动双液灌胶机

设备型号    BR-ZD-6531

设备尺寸    L1080*W1180*H1600mm

计量方式    活塞泵计量

计量精度    ±1%

重复精度    ±0.05mm

配比精度    ±1%

设备行程    600(X)300(Y)200(Z)mm

混合比例    100:100~100:1

额定速度    ≤300mm/s(X-Y-Z)

出胶范围    0.1g~280g

料桶容量    40L、40L

供料方式    压缩空气供料

气源压力    0.4~0.6MPa

输入电压    220V  50Hz

功率        1.2KW



设备特点:

1.控制系统: 电器柜和电气系统精确控制(由PLC+HMI控制),采用三菱PLC,性能可靠;触摸屏操作系统,界面清晰明了,操作简单;配比参数、出胶速度、出胶总量的参数可在触摸屏里调节;超大容量2G高速MiniSD文件存储器,可存储999个文件,每个文件65535点,可存储多组灌注参数,实现多段灌注, 相同产品无需要重新编辑参数;



2.计量系统:采用精密活塞泵计量方式,由伺服电机精密控制,对介质的适应性强,流量平稳,压力脉动小,自吸力高,维护简单,胶水适应范围大,计量精度和配比精度高,同时达到±1%;可达也可以根据客户要求换装螺杆泵、齿轮泵;



3.灌胶系统:采用三轴系统,出胶头沿X、Z轴运动,支撑轴沿Y轴运动,出胶嘴可以以点、线、面、弧、圆等轨迹运动;适合对表面积大重量大的工件进行灌胶工作。采用钢化玻璃密封抽真空系统,有效隔绝胶水和空气、灰尘,防止胶水混入杂物提前固化。出胶嘴可选用静态混合或动态混合;



4.备料单元:采用不锈钢料桶密封系统并用真空泵抽真空,有效隔绝胶水和空气,有效防止胶水结晶。采用自动柱泵添加原料,有效节约人工成本。

5.输送单元:使用美国英格索兰公司的隔膜泵输送原料,安全性高,适合持久工作,寿命高,对物料的搅动小,流量可调。使用铁氟龙管输送原料,适应能力强,可输送需求压力较高的高粘度胶水;

6.报警系统:料罐配备高低液位感应系统,及时警报缺料或满料,并配有加热恒温装置;



 博时BR-ZD-6531型柜式全自动灌胶机是为了消费类电子、汽车电子、太阳能、超级电容、等多个领域实现AB 胶全自动灌胶,真正解决了灌胶要求的产品,整版产品放上去机器自动完成所有灌胶动作。该系统为双组份环氧树脂、双液聚铵脂、双组份硅胶等双组份液体状态下实现全自动灌胶应用而设计,三轴行程可调,应用更广的产品。
